1.產品概述
S3、N3-WD型有功功率變送器是一種能將被測功率電量的電壓電流分別采樣、隔離放大，并經過高精度時分割乘法器運算，轉換成與輸入信號有功功率成線性比例直流信號輸出的的儀器，它能反映被測功率在系統中的傳輸方向。該系列變送器適用于頻率為50Hz或60Hz的單相、三相(平衡或不平衡)線路中,可廣泛應用于電力及非電力系統對功率測量要求較高的場所,，可長期連續運行，實現對系統功率量的測量與控制。

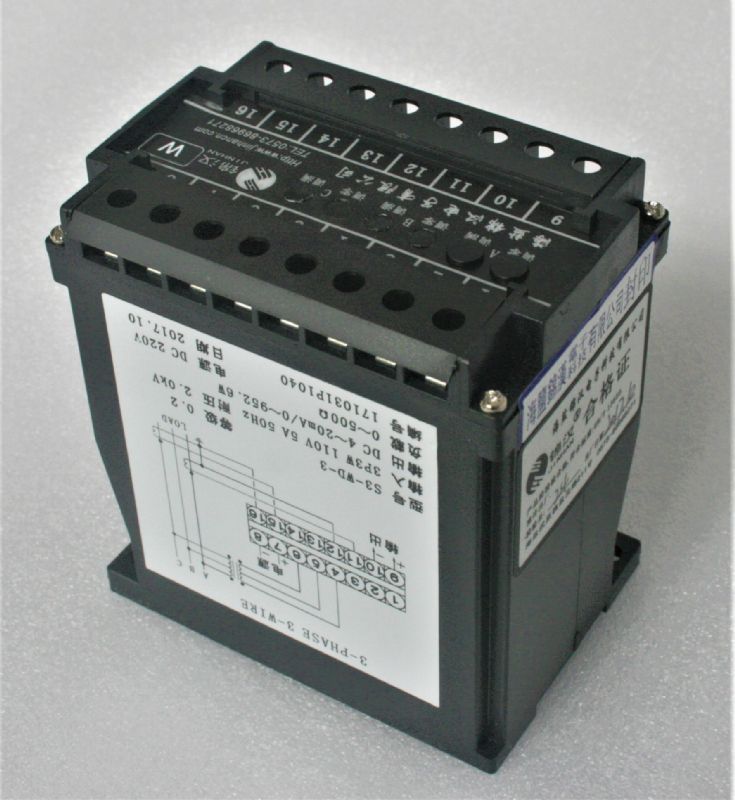

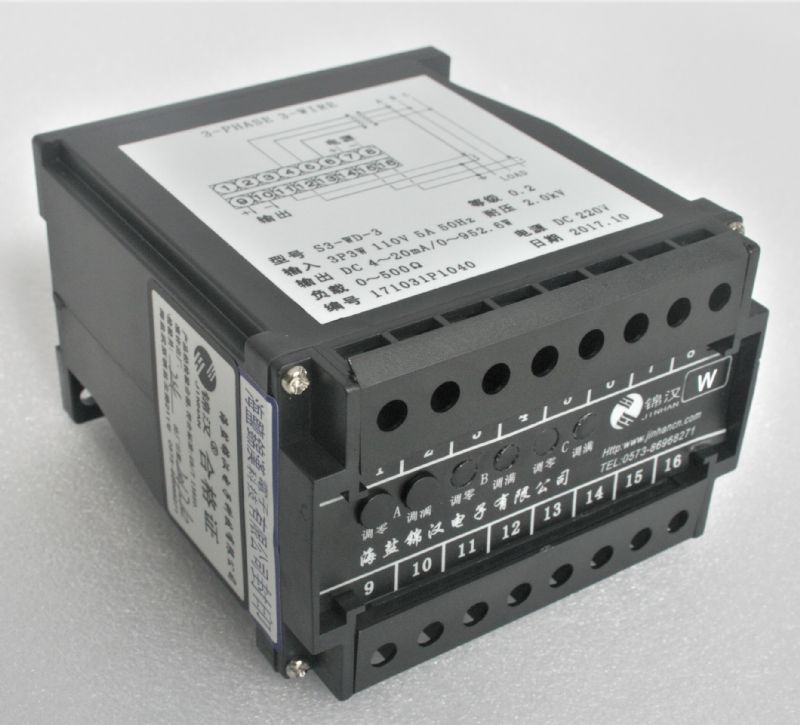

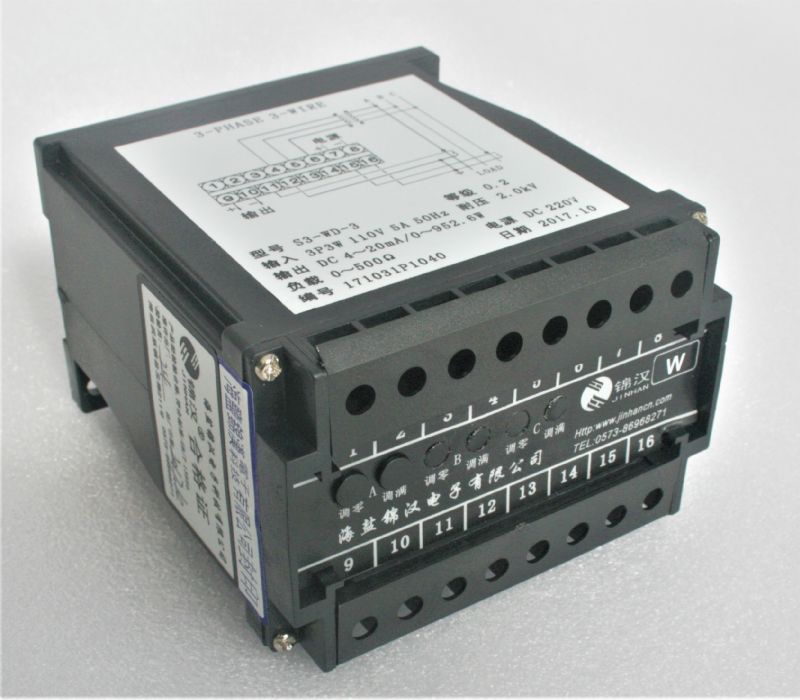

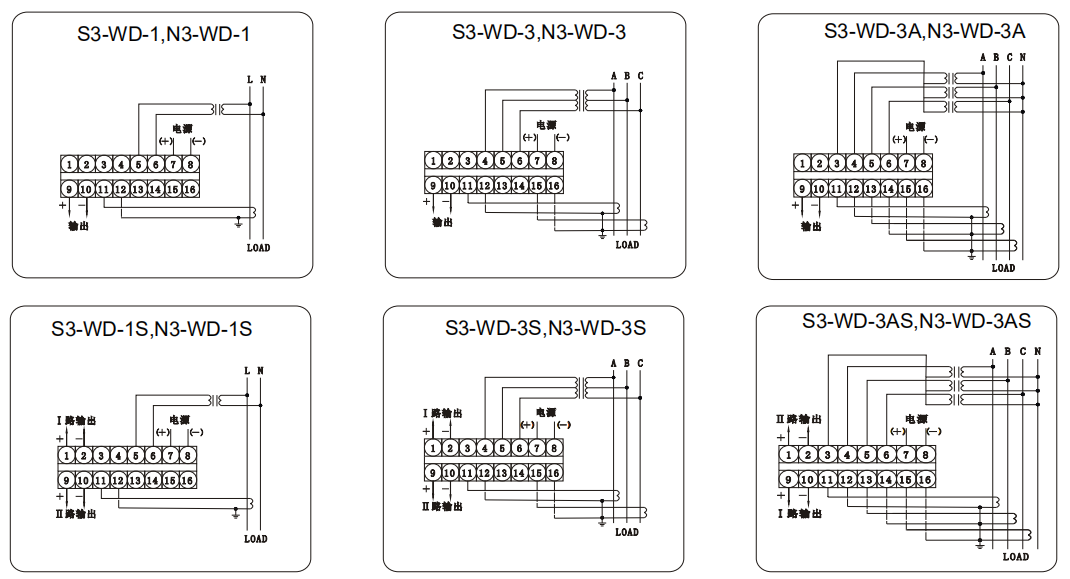

2、接線圖：

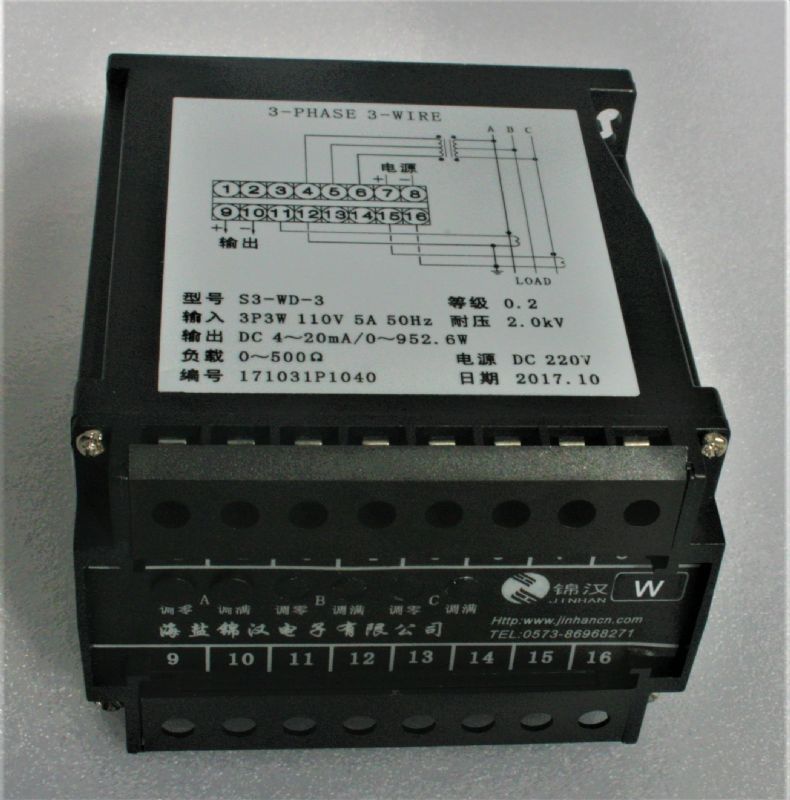

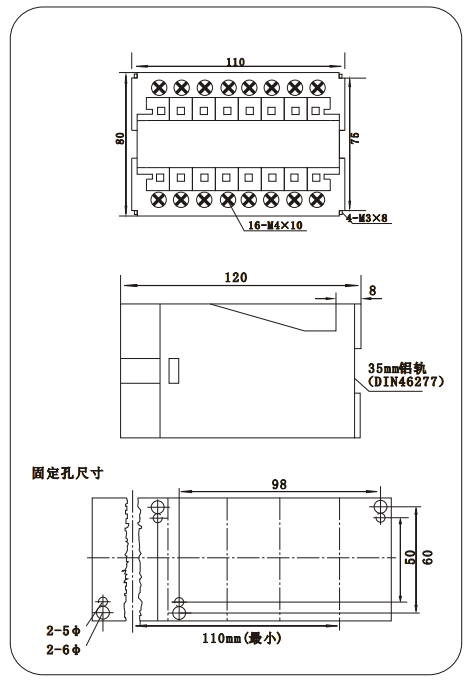

3.外形尺寸圖：
1.產品型號：
S3-WD-1 ：單相有功功率變送器，精度等級：0.2%RO
S3-WD-1S ：單相有功功率變送器，精度等級：0.2%RO,(雙輸出)
S3-WD-3 ：三相三線有功功率變送器，精度等級：0.2%RO
S3-WD-3S ：三相三線有功功率變送器，精度等級：0.2%RO(雙輸出)
S3-WD-3A ：三相四線有功功率變送器，精度等級：0.2%RO
S3-WD-3AS：三相四線有功功率變送器，精度等級：0.2%RO(雙輸出)
N3-WD-1 ：單相有功功率變送器，精度等級：0.5%RO
N3-WD-1S ：單相有功功率變送器，精度等級：0.5%RO,(雙輸出)
N3-WD-3 ：三相三線有功功率變送器，精度等級：0.5%RO
N3-WD-3S ：三相三線有功功率變送器，精度等級：0.5%RO(雙輸出)
N3-WD-3A ：三相四線有功功率變送器，精度等級：0.5%RO
N3-WD-3AS：三相四線有功功率變送器，精度等級：0.5%RO(雙輸出)

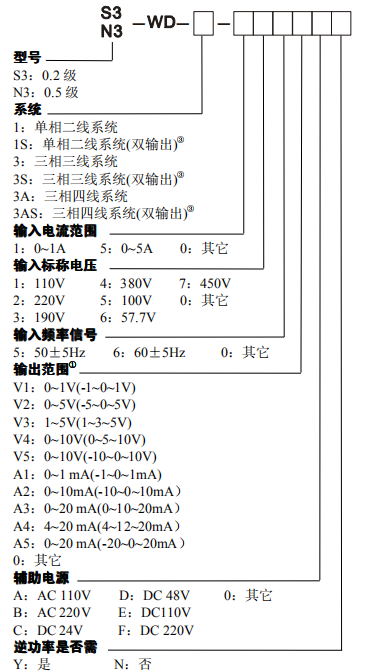

2.選型指定事項
3.型號及參數填寫示例：
（1） N3-WD-3-555A4BY
0.5級三相三線有功功率變送器
輸入標稱電流：5A；輸入標稱電壓：100V；
標稱輸入功率②：866W；
輸入信號頻率：50±5Hz；
輸出范圍：4~12~20mA；
對應 -866~0~866W
輔助電源：AC220V。需要測量逆向功率。
（2） S3-WD-3-155A3BN
0.2級三相三線有功功率變送器
輸入標稱電流：1A；輸入標稱電壓：100V；
標稱輸入功率②：170W；
輸入信號頻率：50±5Hz；
輸出范圍：0~20mA；
對應 0~170W
輔助電源：AC220V。不需要測量逆向功率。
（3） S3-WD-3A-525V5BY
0.2級三相三線有功功率變送器
輸入標稱電流：5A；輸入標稱電壓：220V；
標稱輸入功率②：3300W；
輸入信號頻率：50±5Hz；
輸出范圍：-10~0~10V；
對應 -3300~0~3300W
輔助電源：AC220V。需要測量逆向功率。
注：
①輸出范圍（）內的值，為正、逆向功率輸出時所指定值。
②系統功率標定：
單相為輸入標稱電壓×輸入標稱電流；
三相三線制為
倍的輸入標稱電壓×輸入標稱電流；
三相四線制為3倍的輸入標稱電壓×輸入標稱電流；
非標稱值功率的標定：通常是保持輸入電壓為標稱值，
通過改變輸入電流的方式來得到需要的額定功率。
③雙輸出第路輸出為1(+)、2(-)端子。
④若用戶需要其他特殊標定，請?jiān)诤贤凶⒚鲄?shù)值
