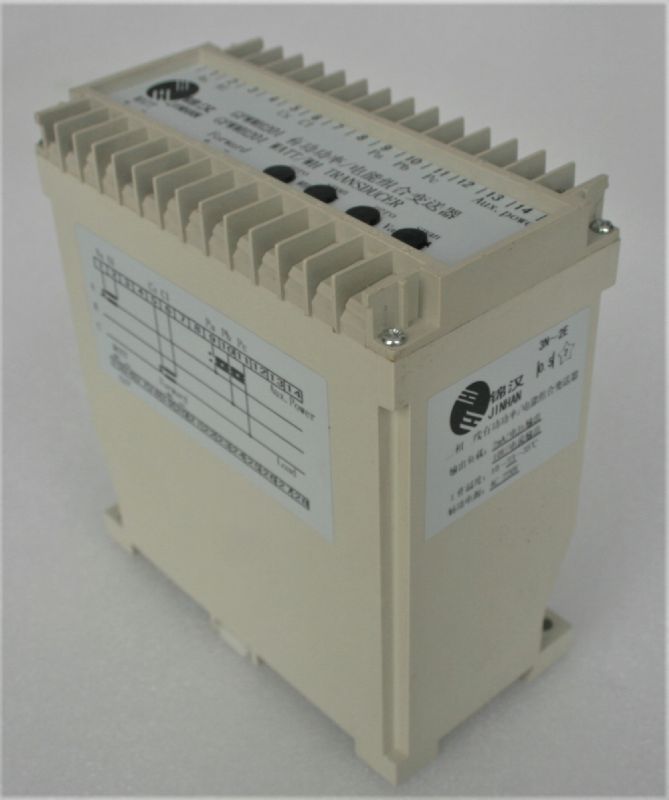

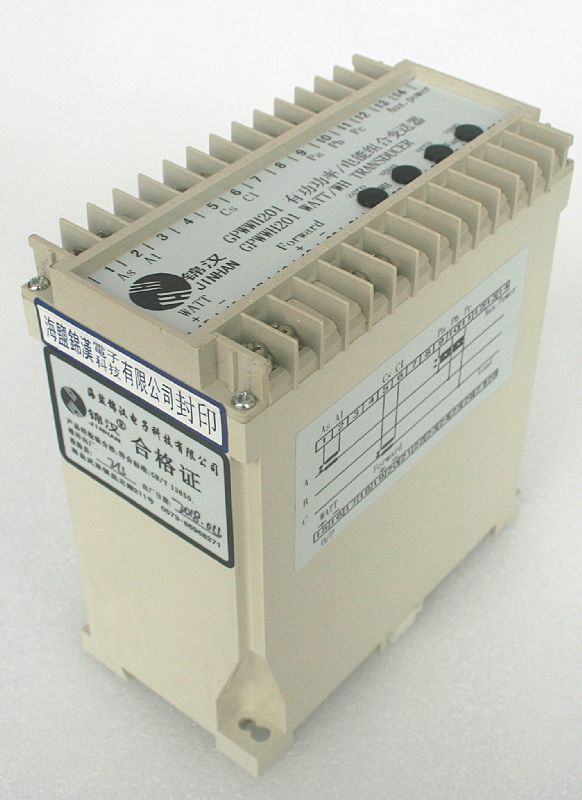

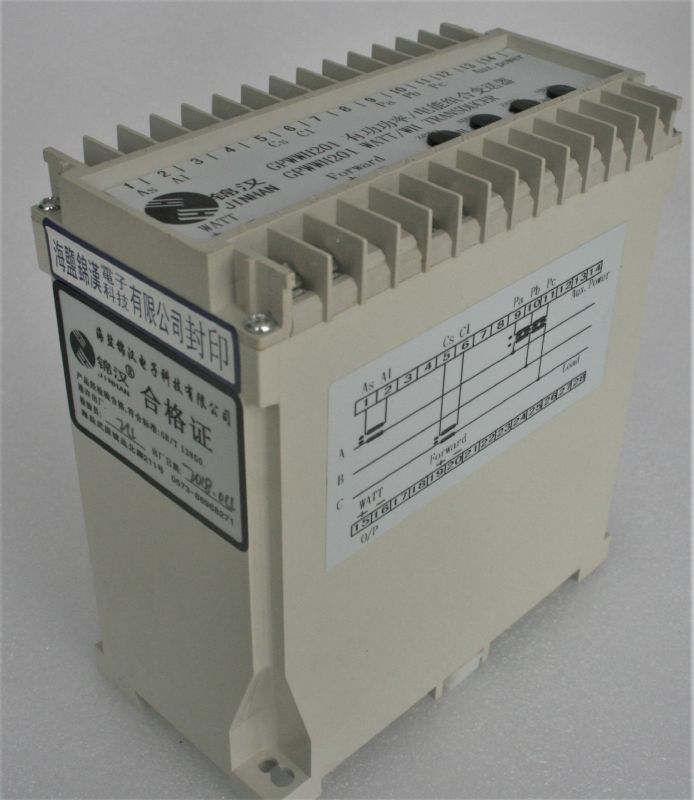

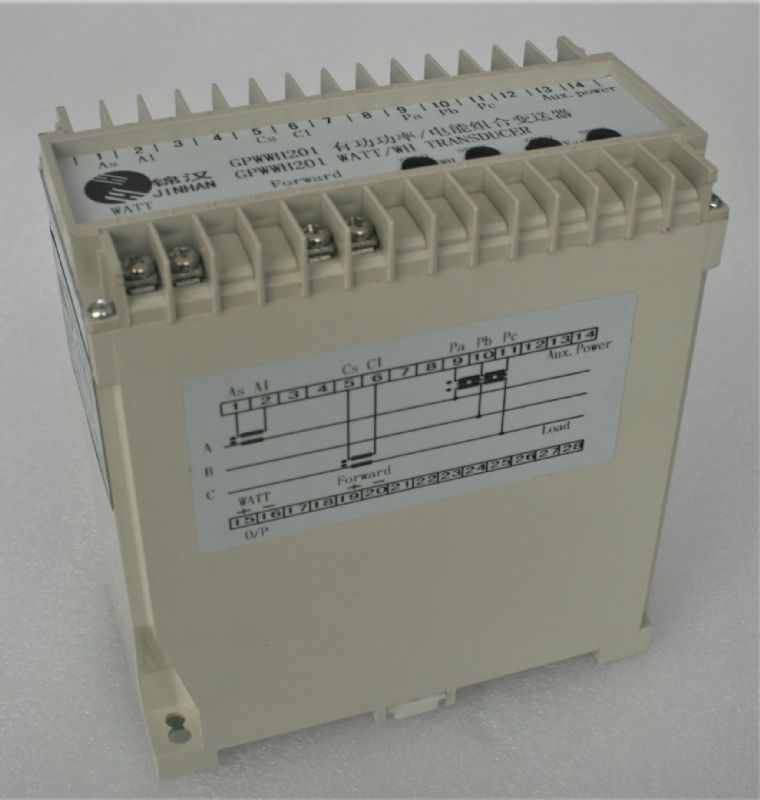

GPWH/GPKH 有功電能/無功電能變送器

GPWWH 有功功率/有功電能組合式變送器

GPKKH 無功功率/無功電能組合式變送器

1. 概述

GPWH型有功電能變送器、GPKH型有功電能變送器是一種測量有功、無功電能的儀器，GPWWH型有功功率/有功電能、GPKKH型無功功率/無功電能組合式變送器是一種既能測量有功(或無功)功率，又能計量有功(或無功)電能的具有雙重功能的儀器，是電能計量、節能自動化和計算機電費結算的配套儀器。GP系列電能變送器技術指標完全符合JJG 596-89《電子式電能表》的要求，相對誤差小于1％，且具有優異的溫度特性和長期穩定性，配以電能顯示記錄裝置，既能用于電網調度系統，又是理想的固態電能表。

該變送器適用于頻率為50Hz、60Hz及特殊頻率的單相、三相(平衡負載和不平衡負載)線路，電能以光耦集電極開路或繼電器接點二種形式脈沖輸出，以適應不同的RTU和電能記錄裝置。

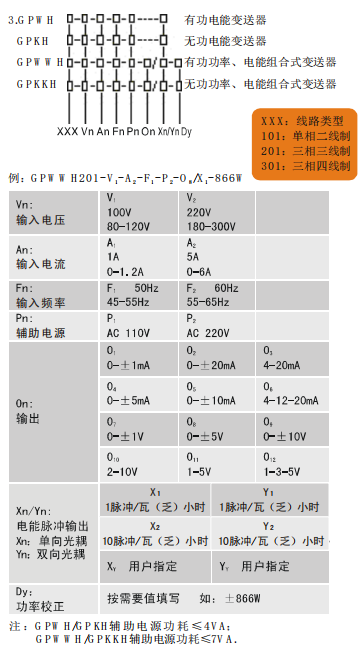

2.產品型號：

GPWH201：三相三線有有功電能變送器

GPKH201：三相三線無功電能變送器

GPWWH201：三相三線有功功率/有功電能組合變送器

GPKKH201：三相三線無功功率/無功電能組合變送器

GPWH301:三相四線有功電能變送器

GPKH301:三相四線無功電能變送器

GPWWH301:三相四線有功功率/電能組合變送器

GPKKH301:三相四線無功功率/電能組合變送器

*有功電能/無功電能準確度：1.0％ 相對誤差

3.產品接線圖：

4.外形尺寸圖：
