FPW／FPK 有功功率／無功功率變送器 FPWK 有功功率／無功功率組合式變送器
產品簡介
FPW型有功功率變送器、FPK型無功功率變送器及FPWK型有功功率／無功功率組合式變送器，是一種能將被測有功功率和無功功率轉換成直流輸出的儀器。其轉換成的直流電流或電壓為線性比例輸出， 并能反映出被測功率在線路中的傳輸方向。它們適用于頻率為50Hz、60Hz及特殊頻率的各種單、三相(平衡或不平衡)線路，配以適當?shù)闹甘緝x表或裝置，可廣泛地應用于發電廠和輸變電系統及其它對功率測量要求較高的場所。
FPWK型有功功率／無功功率組合變送器，具有與FPW／FPK一樣的優異性能。只需一組輸入連接線，只占用一個變送器空間，便可同時測量有功功率和無功功率。有功功率、無功功率對應的兩個直流輸出是隔離的。

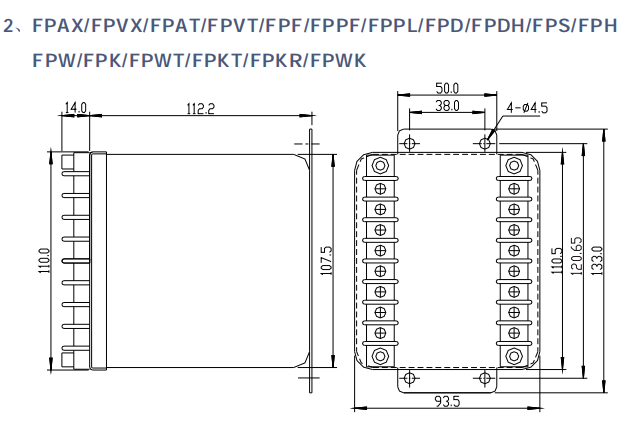

外形尺寸圖：

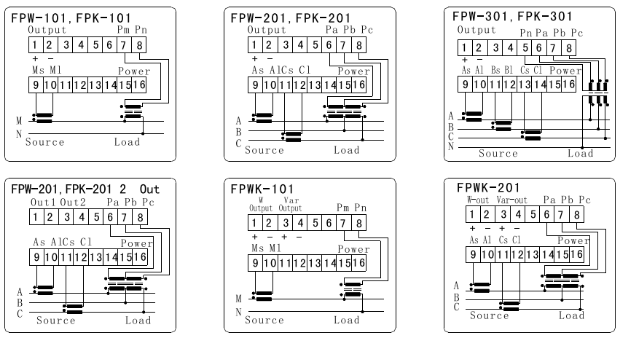

接線圖：

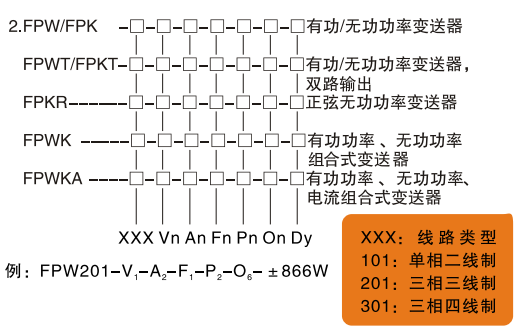

型號規格：
訂貨須知
簽定訂貨合同時應詳細寫明所需要的型號、規格，對所選擇的型號、規格按下列格式要求將代號填入，特殊規格及功率校正值用文字注明。
例1：FPW201-V1-A2-F1-P2-O8 按1000 W校正
三相三線有功功率變送器
輸 入：100V 5A 50Hz
電 源：AC 220V
輸 出：0-±5V／0-±1000W
例2：FPK201-V1-A2-F1-P2-O1/O8 按866var校正 二路輸出
三相三線無功功率變送器
輸 入：100V 5A 50Hz
電 源：AC 220V
輸 出：0-±1mA／0-±866var 0-±5V／0-±866var
