FPF頻率變送器
產品簡介
FPF型頻率變送器，采用新電子線路，以石英晶體產生標準頻率，將與輸入頻率進行比較后的差轉換成直流模擬電量輸出。使用石英晶體和無漂移數字電路，使本頻率變送器準確度高，溫度性能好，工作穩定可靠。 變送器的直流輸出都正比于輸入被測頻率的變化，可以精確地測量出以50Hz、60Hz為中心頻率的頻率偏移量。并且能在很窄的頻率范圍內進行高分辨率的頻率測量。該型變送器輸入、輸出有較多的規格供用戶選擇，與指示儀表及RTU等裝置配合方便。
相關產品
FP型電量變送器通用技術條件
引用標準及規則: GB／T 13850-1998 準確度等級： : 0.2 穩定度： : 符合 GB／T 13850-1998 工作溫度： : I組 10 – 35℃ Ⅱ組 0 - 45℃ Ⅲ組 –10- 55℃ 相對濕度 : ≤95% 響應時間 : ＜400ms 輸出紋波峰值 : ＜0.4% 工作頻率 : 標稱頻率 ±10% 輸出負載:恒定電流輸出 額10V壓降 最大15V壓降 恒定電壓輸出額定 2mA 最大 5mA輸出 輸出負載影響 : ＜0.04% （額定負載范圍內） 輔助電源 :額定電壓 80%-120%額定頻率 90%-110% | 輸入負載 : 電流回路 ＜0.2VA 電壓回路 ＜0.1VA 輸入過載范圍:電流3倍連續10倍30秒; 50倍1秒 80倍0.5秒 電壓 最大2倍連續 絕緣強度: 符合 GB／T 13850-1998 沖擊試驗: ANSI C37.90a／1973 DIN IEC 255-4 (5KV 1.2／50us脈沖電壓) 電涌試驗: IEC 255-4(2.5KV-0.25ms／1MHz) 校正幅度: 滿度最小±3%，零點最小±1% 磁場影響: 100安匝25厘米中心變化＜0.025% 貯藏條件:溫度 –40 - 70℃ 相對濕度 20 – 99% 無凝露 |

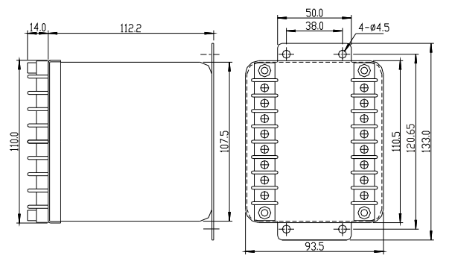

外形尺寸圖：
接線圖：

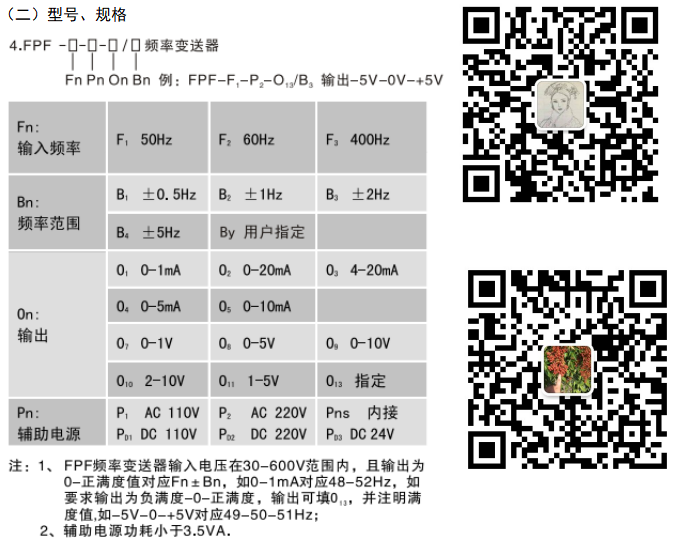

訂貨須知
簽定訂貨合同時應詳細寫明所需要的型號、規格，對所選擇的型號、規格按下列格式要求瘵代號填入，特殊規格文字說明。
例1：FPF-F 1-P2-O8-B2
頻率變送器
輸 入：49-51Hz
輔助電源：AC 220V
輸 出：0-5V／49-51Hz
例2：FPF-F1-P2-O13／B3 輸出 -5V - 0V - +5V
頻率變送器
輸 入：48-52Hz
輔助電源：AC 220V
輸 出：-5V – 0V – +5V ／ 48 – 50 – 52Hz
